可编程控制器
您当前的位置是:首页>>产品中心>>松下FA控制元器件>>可编程控制器
< >

名称:FP-XH

一站式解决方案 One-stop SolutionRTEX(Realtime Express)是为了实现伺服电机控制更高的同步性、实时性,松下特定开发的网络总线系统。系统理念性能优化●通过对应MINAS-A6N特殊机能、实现更高速高精度的控...

服务热线:400-8097-108
0769-22341191

在线留言
  • 产品详情
  • 应用案例
  • 型号规格
  • 外形尺寸图
  • 资料下载


绕线机应用
绕线机应用
陶瓷印刷机应用
陶瓷印刷机应用
包装机应用
包装机应用
凸轮机构控制
凸轮机构控制

可与主轴同步,根据预先设定的凸轮动作对从马达的旋转进行控制。
■主要应用行业
包装机、视频/药品、普通机械等
■主要适用设备
旋转切割机、印刷机、插入机等

龙门机构控制
 龙门机构控制

通过双轴同步控制,在保持左右平行度的同时实现任意定位控制。
■主要应用行业
普通机械、搬运机械、机床等
■主要适用设备
检查设备、涂布设备、印刷机等

横动机构控制
横动机构控制

可与主轴同步,跟踪主轴的运动,对从轴马达的往复运动进行控制。
■主要应用行业
普通机械、食品/药品、纤维等
■主要适用设备
绕线机、插入机、传送机控制等


控制单元

通用型 C14/C30/C40/C60 控制单元
继电器输出







所有单元24V DC输入为双方向输入。
32k步(默认),对应3档可切换功能,可按客户现场需要自由分配

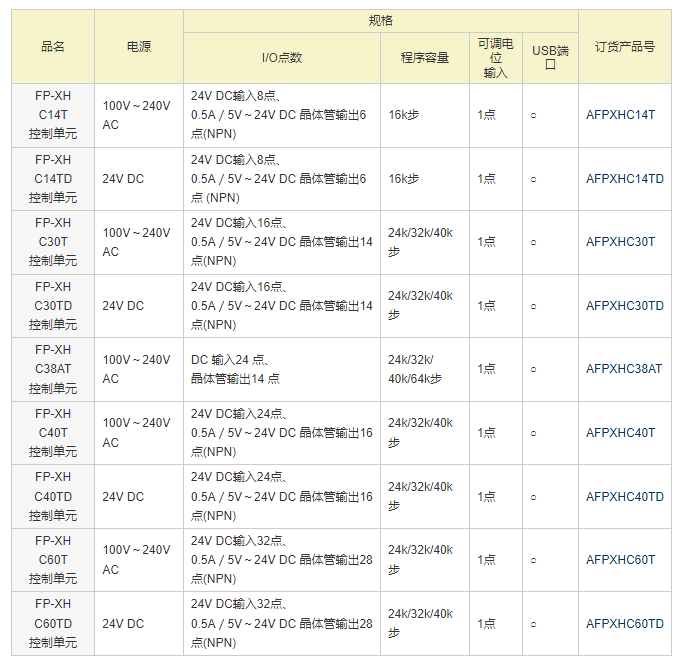

通用型 C14/C30/C40/C60 控制单元
晶体管输出


所有单元24V DC输入为双方向输入。
32k步(默认),对应3档可切换功能,可按客户现场需要自由分配

运动型



RTEX运动型




扩展单元

FP-X/FP-X0 扩展单元


所有单元24V DC输入为双方向输入。
扩展单元附有8cm的扩展电缆。

返回页首

FP0R 扩展单元


※1继电器输出型的扩展单元附有电源电缆(品号AFP0581)。
(扩展单元的晶体管输出型不需要电源电缆)
※2继电器输出型的端子台型附有2个Phoenix公司生产的端子台(9pin)。布线时必须使用宽度2.5mm的螺丝刀。
请自行准备专用的终端螺丝刀(品号AFP0806: Phoenix公司型号SZS0、4×2.5类似产品)或类似产品。
※3晶体管输出型附有等同于使用个数的散线压接插座与触点。
布线时必须使用散线压接用工具(品号AXY52000)。

返回页首

扩展插件

功能插件



通信插件



返回页首

可选件、维修部件

智能单元

FP0/FP0R



返回页首

链接单元

FP0



控制单元

AFPXHC14

AFPXHC30

AFPXHC40

AFPXHC60

AFPXHC38

AFPXHM4T16T/AFPXHM4L16T

AFPXHM8N16T/AFPXHM8N30T

AFPXHC40ET

AFPXHC60ET

扩展单元

AFPX0E24R/AFPX0E24T/AFPX0E24P

AFPX0E40RD/AFPX0E40TD/AFPX0E40PD

安装尺寸图

FP-X 扩展FP0适配器尺寸图
